sick西克光電傳感器GRL18-P2432 1066557深度解析

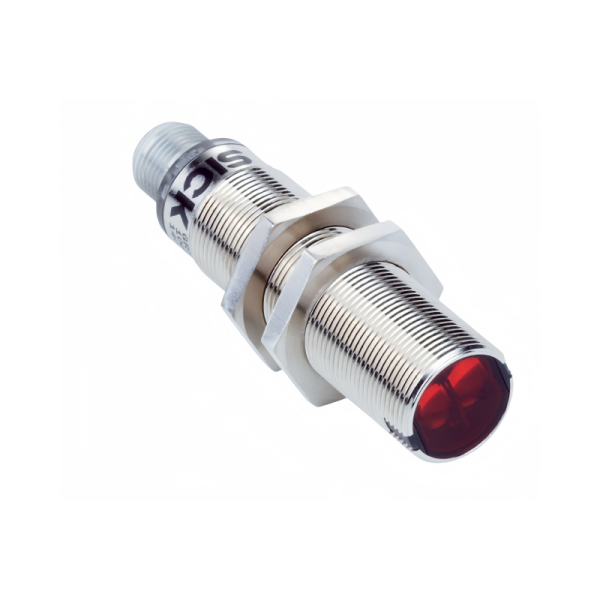

SICK西克光電傳感器GRL18-P2432(訂貨號1066557)是一款采用鏡反射原理的圓柱形光電傳感器,具備長距離檢測、高精度、靈活安裝及可靠性能等特點,適用于物流倉儲、包裝機械、門禁系統等工業場景。
核心特性
鏡反射式檢測原理
通過雙透鏡系統與反射鏡配合,實現30mm至7200mm的超長距離檢測,無需在目標側安裝發射器或反射板,簡化安裝流程。
檢測對象默認為不透明物體,適用于對射式傳感器難以部署的場景(如空間受限或需動態調整檢測范圍的環境)。
高精度與抗干擾能力
采用可見紅光(波長650nm)作為光源,光斑直徑隨距離變化(如7米處光斑直徑175mm),確保檢測穩定性。
具備環境光抑制功能,可過濾自然光或人工光源干擾,適應復雜光照條件。
靈活安裝與調試
圓柱形M18金屬外殼,支持軸向安裝,提供IP67防護等級,防塵防水,適應惡劣工業環境。
配備270°旋轉電位計,可無級調節檢測靈敏度,并通過綠色LED狀態指示燈實時顯示傳感器狀態(電源/檢測信號),簡化調試與維護。
電氣與連接設計
PNP型輸出,支持高電平有效信號傳輸,兼容多數工業控制器。
M12 4針連接器,提供快速插拔功能,支持電纜長度定制,滿足不同安裝需求。
技術參數
檢測距離30mm至7200mm(與反射鏡配合)
光源類型可見紅光(LED),波長650nm
輸出類型PNP,高電平有效
供電電壓DC 10V至30V
響應時間≤500μs(典型值)
重復精度≤0.2%檢測距離

防護等級IP67
工作溫度-25°C至+55°C
連接方式M12 4針連接器
外殼材質金屬(黃銅鍍鎳)
尺寸直徑18mm,長度73.5mm
應用場景
物流倉儲與輸送線
檢測包裹、周轉箱的存在或位置,確保分揀系統準確運行。
示例:在輸送帶上安裝GRL18-P2432,通過反射鏡實現長距離檢測,避免貨物堆積或遺漏。
包裝機械
監控包裝材料的輸送狀態,如瓶罐填充高度控制、紙箱封口對齊等。
示例:在灌裝線中,傳感器檢測瓶體位置,觸發填充閥門動作。
門禁系統與地鐵閘機
識別行人或行李通過狀態,防止尾隨或非法闖入。
示例:在閘機入口處安裝傳感器,與反射鏡配合檢測通行方向。
機械制造OEM
用于機床、陶瓷機械等設備的工件定位或安全光幕保護。
示例:在數控機床中,傳感器檢測工件是否到位,觸發加工流程。
